建筑防水施工要点（2）

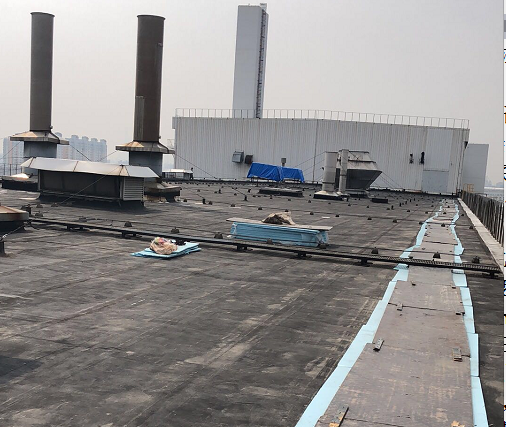

整体大面积防水施工

对于厨卫涂料防水工程我们采用如下施工工艺流程：基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一次试水→保护层施工→第二次试水→工程质量验收。

• 基层清理。涂膜防水层施工前，先将基层表面上的灰皮用铲刀除掉，用笤帚将尘土、砂粒等杂物清扫干净，尤其是管根，地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。基层表面必须平整，凹陷处要用水泥腻子补平。
• 细部附加层施工。细部附加层施工：再次用油漆刷蘸搅拌好的涂料在管根、地漏、阴阳角、等容易漏水的薄弱部位均匀涂刷，涂膜防水上卷墙上250mm 高。

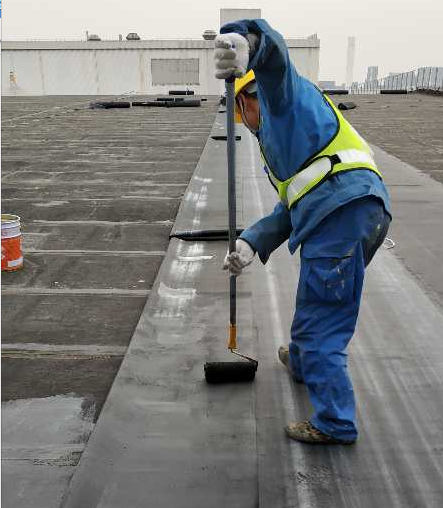

• 涂膜防水层施工。根据设计说明本工程厚度防水为1.5mm，因此我们分成三遍进行涂膜施工。①第一层涂膜：我们将已搅拌好的厨卫专用防水涂料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面上，厚度为0.6mm，均匀一致，刮涂量以0.6～0.8kg/m2为宜，操作时先墙面后地面，从内向外退着操作。

第二道涂膜：第一层涂膜固化到不粘手时，按第一遍材料施工方法，进行第二道涂膜防水施工。为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量比第一遍略少，厚度为0.5mm为宜。③第三层涂膜：第二层涂膜固化后，按前述两遍的施工方法，进行第三遍刮涂，刮涂量以0.4～0.5k/m2为宜。④撤粗砂结合层：为了保护防水层，地面的防水层可不撤石渣结合层，其结合层我们采用1：1的108胶进行扫毛处理，地面防水保护层施工后，在墙面防水层滚涂一遍防水涂料，未固化时，在其表面上撤干净的2～3mm砂粒，以增加其与面层的粘结力。

适用性分析。氨酯防水涂料是在传统环聚氨酯防水涂料的基础上，加入中外公认的长寿型氯磺化聚乙烯橡胶、云母氧化铁、其它耐蚀颜填料、特种添加剂及活性溶剂等，经先进工艺制备而成的双组分长效重防腐涂料。 聚氨酯防水涂料主要特点：1）互穿网状防腐层。通过防腐性能优异的氯磺化聚乙烯橡胶对传统的环氧煤沥青的改性，使之固化后形成介于环氧树脂链和橡胶链之间的互穿网状防腐涂层，具有吸水率低，耐水性好，耐微生物侵蚀能力强，抗渗透能力高。2）防腐综合性能优。由于采用了防腐性能优异的橡胶改性，使涂层的物理机械性能、电绝缘性能、耐磨性能、耐杂散电流性能、耐热、耐温性能等更佳。
